チュートリアル作成日

2020年9月5日

2021年3月26日一部追記



ゲームのルール

1枚の絵を９つのピースに分けたもののうち8枚が３×３のマスにはめられており、スペースが１つ空いている。プレイヤーはピースを移動させて、ピースを元の絵の位置に戻すことができればクリアとなる。



制作環境

Unity 2019.4.6f1

C#

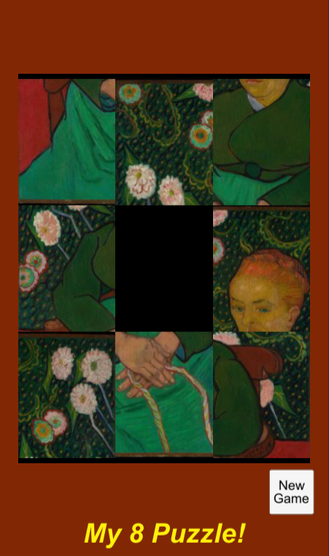

完成予想画像



遊び方

プレイヤーがピースをタップすると、そのピースの上下左右のどこかにスペースがあればそこに移動する。1枚の絵がバラバラの8枚のピースになっており、それらを元の位置に戻すことができればクリア。





プロジェクトの新規作成

2D。

名前、保存場所は自由。

２分程度でプロジェクトが作成される。



AndroidへSwitch Platform

<Unity>--<File>--<Build Settings>

Androidを選択して、<Switch Platform>をクリック。２分程度で処理が終わる。

処理が終わったら、右上Xボタンで<Build Settings>を閉じる。

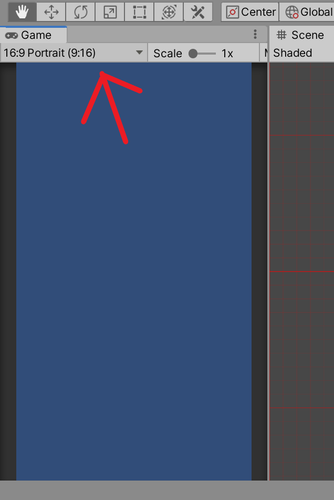

画面設定を16:9 Portraitに。

<Game>ウィンドウにて、サイズを<16:9 Portrait>にする。



<Scene>の名前を変更する。

<Project>--<Scene>フォルダの<SampleScene>で右クリック。名前を<Game>に変更。

ポップアップが出るので、<Reload>をクリック。

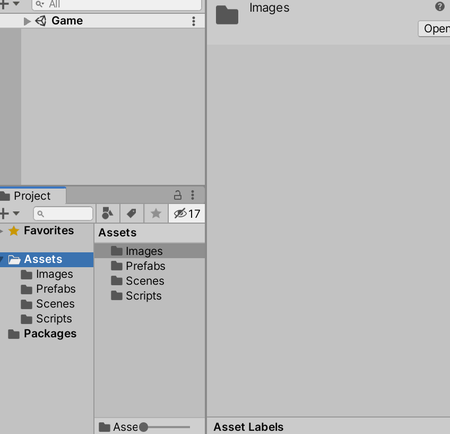

3つのフォルダを作る。

<Project>--<Assets>にて右クリック、<Create>--<Folder>を選択。名前を<Images>にする。

同じ要領で、<Prefabs>と<Scripts>のフォルダも作成する。



パズルにしたい絵の入手

今回はパブリックドメインのゴッホの絵にしました。以降、この絵を使用して説明します。

https://images.metmuseum.org/CRDImages/ep/original/DP-19279-001.jpg



Windowsのペイント３Ｄにて、３で割り切れるよう画像サイズを調整。

８パズルにするには、タテとヨコのサイズが３で割り切れたほうがやりやすい。

そこで、キャンバスサイズをタテ300ピクセル、ヨコ390ピクセルにする。

これで保存すると、ファイルサイズもかなり小さくなる。



Unityへ絵を取り込む

<Project>--<Assets>--<Images>フォルダに、いま作成した絵をドラッグアンドドロップ。

取り込んだ絵の上で右クリック、<Rename>。名前を<Gogh8Puzzle>にした。



絵を９つに分割する。

<Images>--<Gogh8Puzzle>を選択し、<Inspector>にて以下のように設定。

<Texture Type>--> Sprite (2D and UI)

<Sprite Mode>--> Multiple

<Pixels Per Unit>--> 100　（元画像の幅が300なので、100にすると幅がちょうど３Unitになる）



<Sprite Editor>をクリックすると、<Sprite Editor>ウィンドウが表示される。



<Slice>--<Type>--> Grid By Cell Count

<Column & Row>--> C3  R3

<Slice>をクリックすると、９つに分割される。

最後に、<Apply>をクリック。



フレームの作成

絵の外枠を作成する。

<Project>--<Images>にて、<Create>--<Sprite>--<Square>を作成。名前はそのまま。



これを<Hierarchy>ウィンドウにドラッグアンドドロップして、名前を<Frame>にする。これを複製して４つにする。

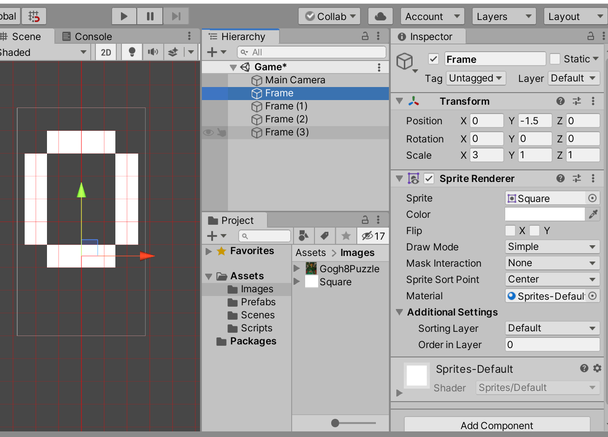

以下の画像を参考に、絵のフレームを作る。

<Frame>

<Position>--> X:0 Y:-1.5 Z:0

<Scale>--> X:3 Y:1 Z:1



以降、下図のように設定してください。



これでフレームの内側のタテが４マス、ヨコが３マスとなる。



４つの<Frame>に、<Add Component>--<Physics2D>--<Box Collider 2D>をつける。



最後に、<Frame (1)~(3)>を<Frame>の子オブジェクトにしておく（あとで移動が便利）。





ピースオブジェクトを作成する。

<Project>--<Assets>--<Images>の<Gogh8Puzzle>の９つの中からどれかひとつを<Hierarchy>ウィンドウにドラッグアンドドロップ。

名前を<PieceBase>に。

<Inspector>--<Add Component>--<Physics 2D>--<Box Collider 2D>を選択。



スクリプトを書く。

<Project>--<Assets>--<Scripts>フォルダ内で右クリック、<Create>--<C# Script>を選択。スクリプト名を<PieceMove>にする。（異なる名前で作成してしまった場合、一度削除して、新しく作り直してください）

<PieceMove>スクリプトを<Hierarchy>--<PieceBase>にアタッチ。



<PieceMove>をダブルクリックして、Visual Studioを開く。



このスクリプトでやりたいことは、

・タップしたら空いてるスペースに移動する。

ということである。



考え方としては、そのピースの上下左右にRayを飛ばし、そこに他のピースか<Frame>があるか調べ、無いところに移動する、というものである。

Rayとはレーザー光線のようなものであり、コライダーを認識する（My Lights Out!チュートリアル参照）



移動は、左右であればＸ座標に±１、上下であればＹ座標に±1.3移動する（もしこのチュートリアルと異なるサイズの絵を使っている場合は、別途調整してください）。



たとえば上にRayを飛ばして、何もなければ上に移動するスクリプトは以下のとおり。



        //上にRayを飛ばす。

        RaycastHit2D hitUp = Physics2D.Raycast(transform.position + Vector3.up, Vector2.up, 0.1f);

        if (!hitUp)

        {

            transform.position += new Vector3(0, 1.3f,0);

        }

-----------------------

まず、ピースの中心座標（transform.position）からＹ座標で１上（Vector3.up）を起点に、上方向に(Vector2.up)、距離0.1fのレーザー光線を飛ばしている。いま作成しているピースは、タテ1.3、ヨコ1の長さなので、自身に当たらないように設定することがポイント。

次に、そのレーザーに何も当たっていなければ(if ( !hitUp)）、Ｙ座標で1.3上に移動する。



新しくPieceMoving関数を作り、以下のように記述する。



void PieceMoving()

    {

        //上にRayを飛ばす。

        RaycastHit2D hitUp = Physics2D.Raycast(transform.position + Vector3.up, Vector2.up, 0.1f);

        if (!hitUp)

        {

            transform.position += new Vector3(0, 1.3f,0);

        }

        //下にRayを飛ばす。

        RaycastHit2D hitDown = Physics2D.Raycast(transform.position + Vector3.down, Vector2.down, 0.1f);

        if (!hitDown)

        {

            transform.position -= new Vector3(0, 1.3f, 0);

        }

        //右にRayを飛ばす。

        RaycastHit2D hitRight = Physics2D.Raycast(transform.position + Vector3.right, Vector2.right, 0.1f);

        if (!hitRight)

        {

            transform.position += new Vector3(1, 0, 0);

        }

        //左にRayを飛ばす。

        RaycastHit2D hitLeft = Physics2D.Raycast(transform.position + Vector3.left, Vector2.left, 0.1f);

        if (!hitLeft)

        {

            transform.position -= new Vector3(1, 0, 0);

        }

    }

-----------------

４つあるので、間違えないように注意。



ピースをタップしたときにPieceMoving関数を動かしたいので、OnMouseDown関数を作る。



private void OnMouseDown()

    {

        PieceMoving();

    }

---------------

Unityの機能で、OnMouseDown関数にすると、タップしたら反応する関数になる。



保存してUnityに戻る。



<Hierarchy>--<PieceBase>を、<Project>--<Prefabs>にドラッグアンドドロップして、プレハブ化する。

<Hierarchy>にある<PieceBase>は削除。





GameManagerオブジェクトを作る。

<Hierarchy>にて、<Create Empty>を作成。名前を<GameManager>にする。

<Project>--<Scripts>にて右クリック、<Create>--<C# Script>を選択。名前を<GameController>にする。

<GameController>スクリプトを、<GameManager>にアタッチ。



<GameController>をダブルクリックして、Visual Studioへ。





スクリプトを書く。

<GameController>スクリプトでやりたいことは、

・８枚のピースを生成して、並べる。

・ピースが正解の位置に到達したらクリアを知らせる。

主にこの２点である。



まずはじめに、<PieceBase>プレハブと、８つの絵、さらにピースをいれておくListを定義する。



public class GameController : MonoBehaviour

{

    public GameObject PieceBase;

    public Sprite[] PieceFaces;

    private List<GameObject> PieceList = new List<GameObject>();

----------------------



Unityに戻る。

<Hierarchy>--<GameManager>を選択し、<GameController(Script)>の<Piece Base>と<Piece Faces>に関連するオブジェクトをアタッチ。



<PieceBase>には、<Project>--<Prefabs>の<PieceBase>をアタッチ。



<Piece Faces>に、<Project>--<Images>フォルダ内の<Gogh8Puzzle_0~7>を順番通りにアタッチ。<Inspector>ウィンドウの右上にあるカギマークをクリックして作業するとやりやすい。作業後はカギマークをクリックして、ロックを外す。





Visual Studioへ戻る。

<GameController>スクリプトに、CreatePieces関数を作る。

８個のピースオブジェクトを作り、対象の画像を割り当て、Listに追加する。



 void CreatePieces()

    {

        for (int i = 0; i < 8; i++)

        {

            var piece = Instantiate(PieceBase);

            piece.GetComponent<SpriteRenderer>().sprite = PieceFaces[i];

            PieceList.Add(piece);

        }

    }

--------------



ピースを並べるDealing関数を作る。

１段目に左から３枚、２段目に左から２枚、３段目は２枚並べる。

１段目と２段目の高さの差は1.3。



 void Dealing()

    {

        float offsetY = -1.3f;

        int number = 0;



        for (int i = 0; i < 3; i++)

        {

            for (int j = 0; j < 3; j++)

            {

                PieceList[number].transform.position = new Vector2(j, i*offsetY);

                number++;

                if (number>7)

                {

                    break;

                }

            }

        }

    }

-----------------

PieceList[0]を(0,0)に、PieceList[1]を(1,0)に・・・と並べている。

new Vector2の中は、"j"がＸ座標となっていることに注意。

"i"が１と２のときは、offsetYを乗じているので、Ｙ座標で下に1.3f、2.6f下がる。

念のため、numberが7より大きくなったところでbreakしている。



これらをStart関数からつなげる。



void Start()

    {

        CreatePieces();

    }

void CreatePieces()

    {

        for (int i = 0; i < 8; i++)

        {

            var piece = Instantiate(PieceBase);

            piece.GetComponent<SpriteRenderer>().sprite = PieceFaces[i];

            PieceList.Add(piece);

        }

        Dealing();

    }

void Dealing()

    {

        float offsetY = -1.3f;

        int number = 0;



        for (int i = 0; i < 3; i++)

        {

            for (int j = 0; j < 3; j++)

            {

                PieceList[number].transform.position = new Vector2(j, i*offsetY);

                number++;

                if (number>7)

                {

                    break;

                }

            }

        }

    }

------------------------

保存してUnityに戻る。

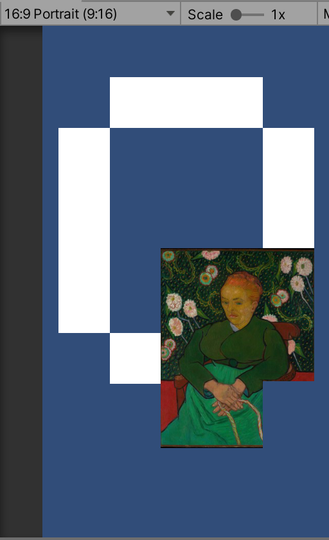

テストプレイ。



Frameの位置とずれているし、ゲーム画面の真ん中に来ていない。





<Frame>を調整する。



親オブジェクトとなっている<Frame>の<Transform>--<Position>をX:1、Y:-3.8に。



４つの<Frame>すべてについて、<SpriteRenderer>--<Sprite>をNoneにして、透明にしてしまう。





Main Cameraの調整

<Hierarchy>--<Main Camera>を選択し、<Inspector>にて以下のように調整。

<Transform>--<Position>--> X:1, Y:-1.3, Z:-10

<Camera>--

<Clear Flags>--> Solid Color

<Background>--> 好きな色

<Projection>--> Orthgraphic

<Size>--> 3





テストプレイ



うまく動くだろうか？



うまくいかないときは、オブジェクトにBox Collider 2Dがついているかどうか、OnMouseDown関数でスペルミスをしていないかどうか確認してみよう。



８パズルには解けない初期位置がある。

８パズルには解法のない初期位置があるので、ランダムにパズルピースを並べてはいけない。したがって、こちらで定めてやる必要がある。



正解位置を、

(0,1,2

 3,4,5

 6,7,8)

としたら（8は空きスペース）、



たとえば、

(2,6,0

 7,8,5

 1,3,4)

は正解のある初期位置であるから、このように並べることを考える。



Visual Studioに戻って、問題の配列を作る。



public class GameController : MonoBehaviour

{

    public GameObject PieceBase;

    public Sprite[] PieceFaces;

    private List<GameObject> PieceList = new List<GameObject>();

    //

    private int[,] puzzle1 = new int[3, 3]

    {

        {2,6,0 },

        {7,8,5 },

        {1,3,4 },

    };

----------------

３×３の２次元配列である。書き方が難しいので気をつける。



先に作ったDealing関数を書き換える。



void Dealing()

    {

        float offsetY = -1.3f;



        for (int i = 0; i < 3; i++)

        {

            for (int j = 0; j < 3; j++)

            {

                if (puzzle1[i,j]==8)

                {

                    continue;

                }

                PieceList[puzzle1[i,j]].transform.position = new Vector2(j, i*offsetY);

            }

        }

    }

------------

int number=0; を削除した。

PieceList[number]としていたところを、PieceList[puzzle1[i,j]]に変えた。

puzzle1[i,j]=8のときはPieceListがないので、continueする。



保存してUnityへ戻る。

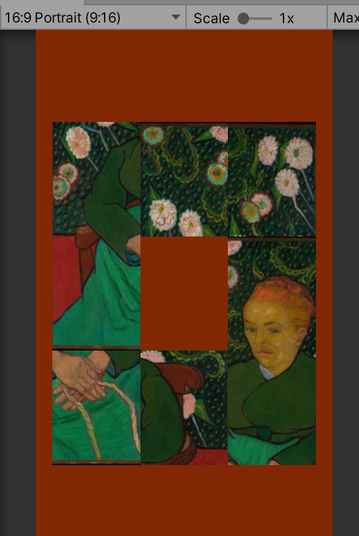

テストプレイ。



うまく動いただろうか？





８枚のピースが正しい位置にそろったときに、"CLEAR!"と表示され、９枚目のピースが出てきて絵が完成するようにしたい。





クリアの考え方

PieceList[0]のピースが１段目の左に、PieceList[1]のピースが１段目の中央に……と８枚そろえばよいので、８つのゲームオブジェクトの座標を認識し、それらが正解の座標にあるか確かめればよい。



Visual Studioに戻る。



<GameController>スクリプトにて、正解の座標を入れる配列を定義し、あたらしくSetCorrectPos関数を作る。



public class GameController : MonoBehaviour

{

    （中略）

    //

　　public Vector3[] Pos;



    void Start()

    {

        SetCorrectPos();

        CreatePieces();

    }



    void SetCorrectPos()

    {

        int n = 0;

        float offsetY = -1.3f;



        for (int i = 0; i < 3; i++)

        {

            for (int j = 0; j < 3; j++)

            {

                Pos[n] = new Vector2(j, i * offsetY);

                n++;

            }

        }

    }



-----------------

Vector3配列はpublicにしないとうまくいかない。

あとでUnityに戻ったら、GameManagerの<Inspector>で、Posのsizeを９にする（2021年3月26日追記）。

SetCorrectPos関数はDealing関数と似ている。





クリアを認識する関数を作る。

各ピースの座標とPosの座標が一致しているか確かめるClearCheck関数を作る。これは<PieceMove>スクリプトから動かしたいので、publicな関数にする。



public void ClearCheck()

    {

        if (PieceList[0].transform.position==Pos[0]

            && PieceList[1].transform.position==Pos[1]

            && PieceList[2].transform.position == Pos[2]

            && PieceList[3].transform.position == Pos[3]

            && PieceList[4].transform.position == Pos[4]

            && PieceList[5].transform.position == Pos[5]

            && PieceList[6].transform.position == Pos[6]

            && PieceList[7].transform.position == Pos[7] )

        {

            //クリアしたときの演出



        }

    }

----------------

ｉｆの中身が単純だが、長い。



クリアしたときに９枚目のピースを表示させたいので、先に作ったCreatePieces関数を少し手直しする。

先ほどは８枚の画像を入れていたので、９枚入れるようにする。



void CreatePieces()

    {

        for (int i = 0; i < 9; i++)

        {

            var piece = Instantiate(PieceBase);

            piece.GetComponent<SpriteRenderer>().sprite = PieceFaces[i];

            PieceList.Add(piece);

        }

        PieceList[8].SetActive(false);

        Dealing();

    }

------------------------

for ( int i =0; i < 9; i++)と、９までにした。

さらに、PieceList[8]には休んでおいてもらう命令を記述した。



そして、ClearCheck関数に９枚目のピースを表示するように追記する。



{

            //クリアしたときの演出

            PieceList[8].SetActive(true);

            PieceList[8].transform.position = new Vector2(2, -2.6f);

        }

----------------------



ここで、<PieceMove>スクリプトへ移動。

冒頭に、<GameController>スクリプトを認識するように設定し、あわせてStart関数にて定義する。



public class PieceMove : MonoBehaviour

{

    private GameController gameControllerCS;



    private void Start()

    {

        gameControllerCS = FindObjectOfType<GameController>();

    }

-----------------------

そして、PieceMoving関数の末尾に、１行追記。



//左にRayを飛ばす。

        RaycastHit2D hitLeft = Physics2D.Raycast(transform.position + Vector3.left, Vector2.left, 0.1f);

        if (!hitLeft)

        {

            transform.position -= new Vector3(1, 0, 0);

        }

        //

        gameControllerCS.ClearCheck();

---------------------

<GameController>のClearCheck関数を実行するよう記述した。



Unityへ戻る。



９枚目の画像をセットする。

<Hierarchy>--<GameManager>を選択し、<GameController(Script)>--<Piece Faces>に、<Project>--<Images>--<Gogh8Puzzle_8>をアタッチ。





クリアしたら、「CLEAR!」という文字が画面中央に表示され、それが上にあがっていくような演出を作る。



<Hierarchy>にて<Create Empty>を作成。

名前を<ClearMessage>にする。

<Add Component>--<Mesh>--<Text Mesh>を選択。

<Transform>--<Position>--> X:1, Y:-1.3, Z:0

<Text Mesh>--

<Font Size>--> 100

<Character Size>--> 0.05

<Anchor>--> Middle center



Text Meshの文字サイズの設定は少し特殊である。



スクリプトを書く。

<Project>--<Scripts>にて右クリック、<Create>--<C# Script>を選択。

名前を<ClearMessageMove>とする。

<ClearMessageMove>スクリプトを、<Hierarchy>--<ClearMessage>にアタッチ。

<ClearMessageMove>をダブルクリックして、Visual Studioへ移動。



初期位置から上へ移動して止まるようにしたい。



一度にすべてのスクリプトを載せるが、コメントを参考に理解していただきたい。



using UnityEngine;



public class ClearMessageMove : MonoBehaviour

{

    //初期位置、止まる位置、移動スピードを計算する変数を定義

    private Vector2 StartPos;

    private Vector2 EndPos;

    private float step = 0;



    void Start()

    {

        //初期位置と止まる位置を指定

        StartPos = transform.position;

        EndPos = new Vector2(1, 1.3f);

    }



    void Update()

    {

        if (step>1)

        {

            return;

        }

        step += Time.deltaTime;

        transform.position = Vector2.Lerp(StartPos, EndPos, step / 1);

    }

}

----------------------

これで、ゆっくりと上に移動して(1,1.3)で止まる。



これをクリアしたときに起動させたいので、<GameController>スクリプトにて認識させる。



<GameController>スクリプトへ移動。

冒頭と、Start関数に追記。



public class GameController : MonoBehaviour

{

　　（中略）

    //

    public Vector3[] Pos;

    //

    public GameObject ClearMessage;



    // Start is called before the first frame update

    void Start()

    {

        ClearMessage.SetActive(false);

        SetCorrectPos();

        CreatePieces();

    }

-------



ClearCheck関数を変更する。

クリアしたときに、ClearMessageを動かすようにする。

また、９枚目の絵を出す処理をLastPiece関数として別にして、それをInvokeを使ってクリアして１秒後に動くようにする。



public void ClearCheck()

    {

　　　　（中略）



        {

            //クリアしたときの演出

            ClearMessage.SetActive(true);

            Invoke("LastPiece", 1f);

        }

    }



    void LastPiece()

    {

        PieceList[8].SetActive(true);

        PieceList[8].transform.position = new Vector2(2, -2.6f);

    }

----------------------------

Invokeは書き方が特殊なので、間違えないように注意する。



現状では、クリアした瞬間から１秒間は、クリアしているにもかかわらずプレイヤーがピースを操作できてしまうので、クリアしたときにピースを操作できないようにしたい。



<PieceMove>スクリプトにて、boolを設定。



public class PieceMove : MonoBehaviour

{

    private GameController gameControllerCS;

    //

    public bool isClear;

----------------------



OnMouseDown関数に追記。



private void OnMouseDown()

    {

        if (isClear)

        {

            return;

        }

        PieceMoving();

    }

--------------------



<GameController>スクリプトへ戻り、クリア処理に追記。



 　　　//クリアしたときの演出

            foreach (var item in PieceList)

            {

                item.GetComponent<PieceMove>().isClear = true;

            }



            ClearMessage.SetActive(true);

            Invoke("LastPiece", 1f);



----------------------

foreachにて、PieceListすべてのisClearをtrueにしている。これで、クリアしたらピースを操作できないようになった。



保存してUnityへ戻る。



<GameController(Script)>--<Clear Message>に、<Hierarchy>--<ClearMessage>をアタッチ。





テストプレイ。



うまく動いただろうか？





やり直したいときや、もう一度やりたいときのためにNewGameボタンを作る。



Canvasを作成する。

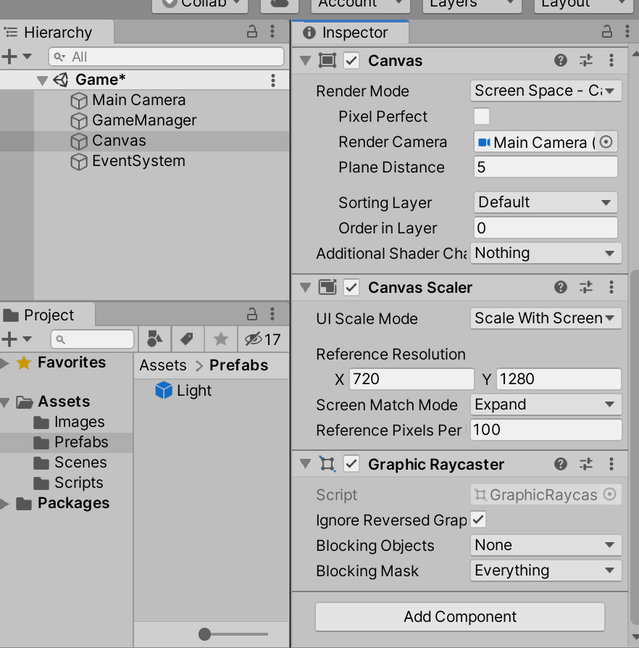

<Hierarchy>にて、<UI>--<Canvas>を作成し、以下のように設定。



<Render Mode>--> Screen Space - Camera

<Render Camere>--> <Main Camera>をアタッチ

<Plane Distance>--> 5

<UI Scale Mode>--> Scale With Screen Size

<Reference Resolution>--> X:720, Y:1280

<Screen Match Mode>--> Expand





ボタンオブジェクトを作る。

<Hierarchy>--<Canvas>にて右クリック、<UI>--<Button>を選択。

名前を<NewGameBtn>にする。

<Inspector>--<Rect Transform>にて、PosX:250、PosY:-490、Width;100、Height:100に設定。



<NextGameBtn>の子オブジェクトの<Text>を調整する。



下図のようになればよい。



スクリプトを書く。



Visual Studioへ戻り、<GameController>スクリプトに新しくNewGameBtn関数を作る。



using UnityEngine.SceneManagement;



 public void NewGameBtn()

    {

        SceneManager.LoadScene("Game");

    }

--------------------

using UnityEngine.SceneManagement;を記述することを忘れない。



保存して、Unityへ戻る。

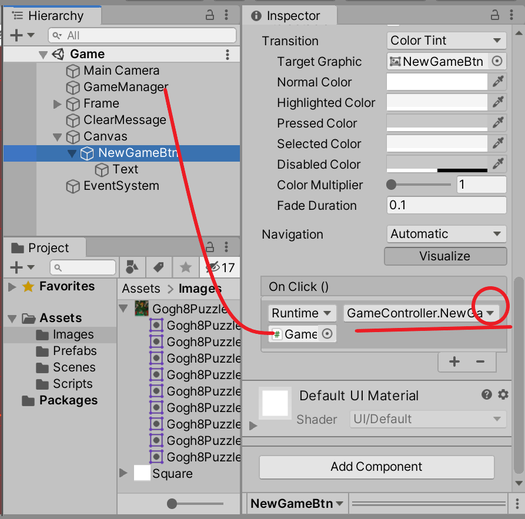

<Hierarchy>--<NewGameBtn>を選択し、<Inspector>--<Button>--<On Click()>に、<GameManager>オブジェクトをアタッチし、<GameController>--<NewGameBtn>スクリプトを関連付ける。





<File>--<Build Settings>を開き、<Add Open Scene>をクリックする。

右上Ｘボタンを押して、<Build Settings>を閉じる。





テストプレイしてみよう。

うまく動いただろうか？





タイトルを入れたり、ボタンの位置や大きさ、背景をつけてみたり、いろいろ調整しよう。



スマートフォン端末（Android）の「開発者向けオプション」と「USBデバッグの有効化」を設定する。

以下のサイトを参照。

https://developer.android.com/studio/debug/dev-options?hl=ja



スマートフォンとPCを、USBケーブルでつなぐ。（おそらく充電器のコードがＵＳＢケーブル）



<Unity>--<File>--<Build Settings>--<Player Settings>をクリック。



<CompanyName><ProductName>を適当に決め、下の画像の<Default Orientation>を<Portrait>にする。これでスマートフォンを傾けてもゲーム画面が回転しない。



設定したら、右上の×ボタンで<Project Settings>を閉じる。

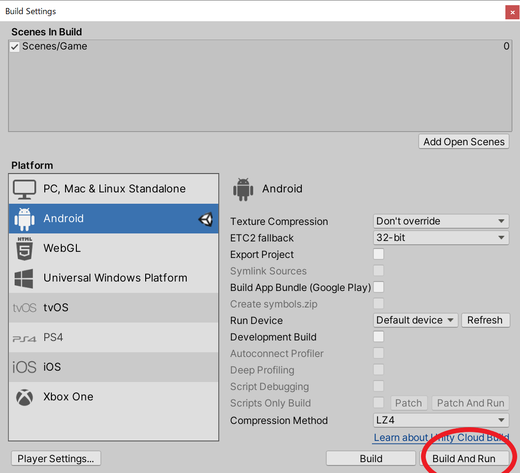

スマートフォンとＰＣがケーブルで接続されていることを確認し、<Build And Run>をクリック。



ファイル名を求められるので、「TestSample」などとしておく。

おそらく３分くらいでビルド処理が終了する。

終わったら、右上Ｘボタンで<Build Settings>を閉じる。

Unityに、ビルドが正常に終了したことを示すメッセージが出ている。



ＵＳＢケーブルを抜いて、スマートフォンでテストプレイしてみる。





これで、あなたオリジナルのゲームの完成です！



より面白くするために、

・ＢＧＭを入れてみる。

・問題の種類を増やして、ランダムで出題されるようにする。

・クリアしたときの演出を派手にする。

・クリアまでの時間を計ってみる。

などなど、いろいろ試してみましょう。





それでは！

Feel free to Share and Comment!

ホームへ戻る。
